家用热水机说明书
发布时间:2020-12-25 阅读:145 分享

前言

尊敬的用户:


★为了您更合理、安全的使用本公司生产的空气能热水器,请您在安装使用之前详细阅读本说明书,以便能够使您更加了解本机组的原理、相关使用要求以及安全注意事项。

★空气能热水器是一种对安装质量要求比较严格的机电设备,安装不当可能造成损坏和危险,必须由有资格的安装和维修人员进行安装和维修,如您在购买本机后需安装或维修服务,可以与本公司代理商或本公司在当地授权的特约安装维修服务部联系;进行安装使用之前请详细阅读本说明书,并按照提示进行安装、使用、维护及保养。

★本安装使用说明书使用图文(图案仅作为示意性质,可能与您所选购的热泵热水机组实际样式略有区别)方式详细列明了安装、使用、维护的相关要求以及故障代码查询方式,简单故障的处理方法等。并请您在安装后妥善保存,以备日后参考。

用户须知:

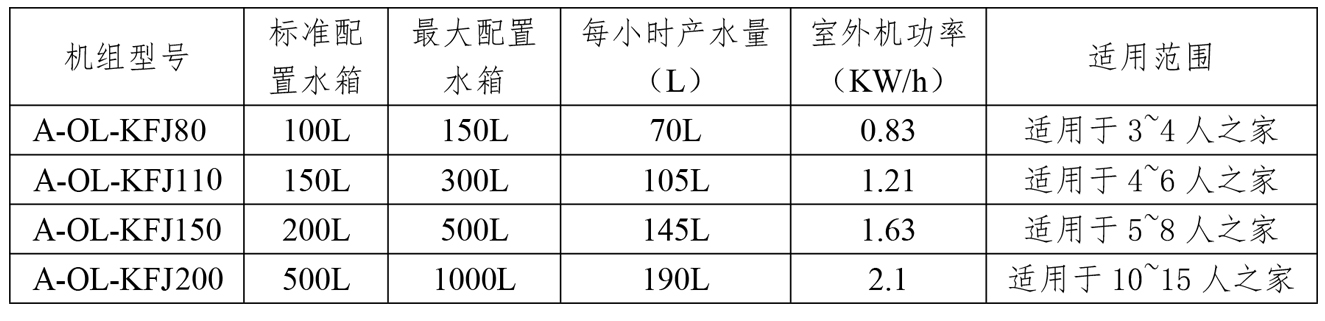

★本说明书适用型号:




用户须知

请仔细阅读下面的注意、安全事项,并严格遵守及正确使用空气能热水器。

1、若发现异常现象(如烧焦味),请立刻切断电源并查明原因。

2、购机后必须请专业人员安装机组。

3、安装不当可能导致漏电,漏水或火灾。

4、如需拆除和重新安装机组时,必须请专业安装人员进行操作。

5、若非紧急情况,必须通过控制面板的开关键控制机组的开或关。禁止通过直接拔插电源插头的方式开关机组。过大的电流可能会对人体造成伤害。

6、电源线必须连接牢固,保证电线绝缘完好。

7、过松的电源线和破损的电源线可能导致触电、短路或火灾。

8、切勿将手指、棍棒等异物伸进机组的出风口,以免造成人身伤害。

9、易燃的喷洒物(如油漆)可能造成火灾,请勿在机组运转过程中直接对着机组喷涂。

10、 机组上请勿站人或放置物品。

11、请勿湿手操作机组。

12、使用正确规格的保险丝,不得用电线或铜丝代替,否则会造成机组故障或火灾。

13、只有在关机并切断电源之后才能对机组进行维护、维修的操作,否则会造成触电危险。

14、机组应良好接地,接地线不可接到煤气管、水管、电话线上,接地不良有可能会造成触电事故。

15、电源开关必须安装漏电保护装置。

16、不得拆下机组的出风隔栅,否则高速运转的风机会对您或他人造成伤害。

17、水箱无水或自来水停水时,请勿使用机组。

18、请认真对待本说明书特别注明的“注意”事项。

 注意:

1、如果冬季短时间内不使用机组,为防止水箱水温过低冻裂换热器,请保证机组在通电并处于开机状态。(机组 在待机检测水温过程中消耗的电量极少)

2、如果冬季长时间不使用机组,请务必放干净系统的水分,避免系统冻裂。



空气能热水器简介

◆本公司生产的空气能热水器是采用世界先进换热材料和国外进口压缩机,以消耗一部分电能为补偿,通过热力循环,从空气中吸取热量,利用压缩机将

其输送至冷凝器,将水箱内的水加热至所需要的温度,其能效比最高可达4.5以上,是一种新型的高效、节能、环保的热水设备。

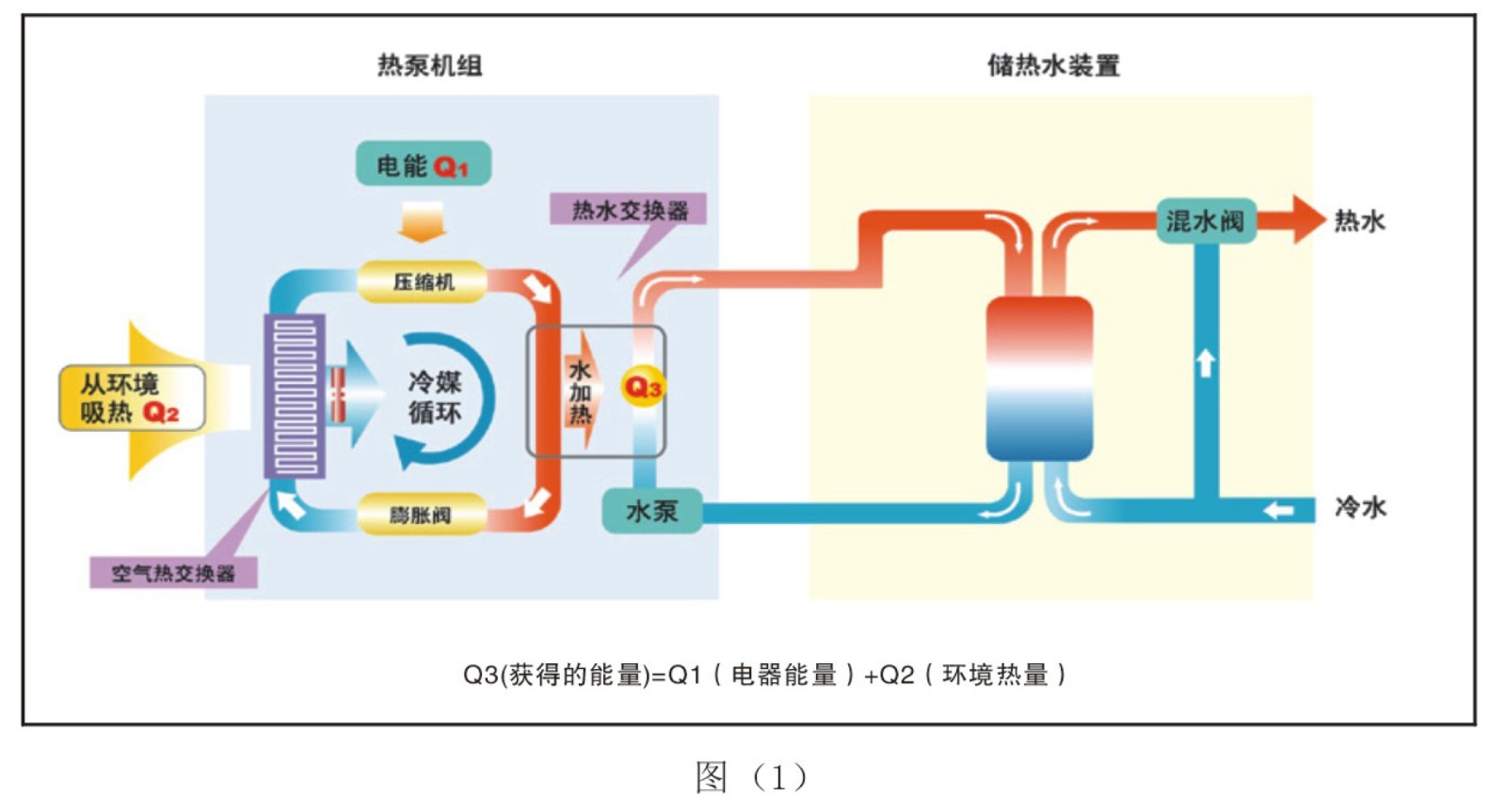

◆图(1)为空气能热水器原理图及工作原理:


空气能热水器以冷媒作为传热媒介,冷媒通过蒸发器吸收空气环境中的热量(Q2)后蒸发汽化,进入压缩机压缩成高温高压气体并和压缩机所消耗的电能(Q1)产生的热量共同形成总热量(Q3) 进入热交换器与水交换热量后,通过节流装置释放压力,回到低温低压的气化状态,通过冷媒的不断循环,不断吸收空气中的热量,并将该部分热量转移,来制取热水,达到节能目的,最高COP值可达4.5.公式为:

Q1 (环境热量) +Q2 (电能产生的热量) =Q3 (热量总和)

◆空气能热水器主要适用于家庭、浴场、宾馆等场所作生活热水之用,主要特点有:

环保:环保无污染, 采用进口冷媒对大气臭氧层破坏系统为零,运行过程仅消耗电能,无其他任何排泄物。

节能:与燃气热水器及电热水器相比, 可节约电能75%左右。

可靠:机组采用美国谷轮或日本松 下压缩机,水箱内胆采用食品级不锈钢内胆,正常工作条件下,寿命可达10年以上且后期维护费用低。

安全:机组采用水电隔离的方式, 杜绝了漏电伤人的隐患,真正做到了水电分

离。水箱配备泄压阀,消除了热水加热过程中水膨胀导致压力过高的危险。

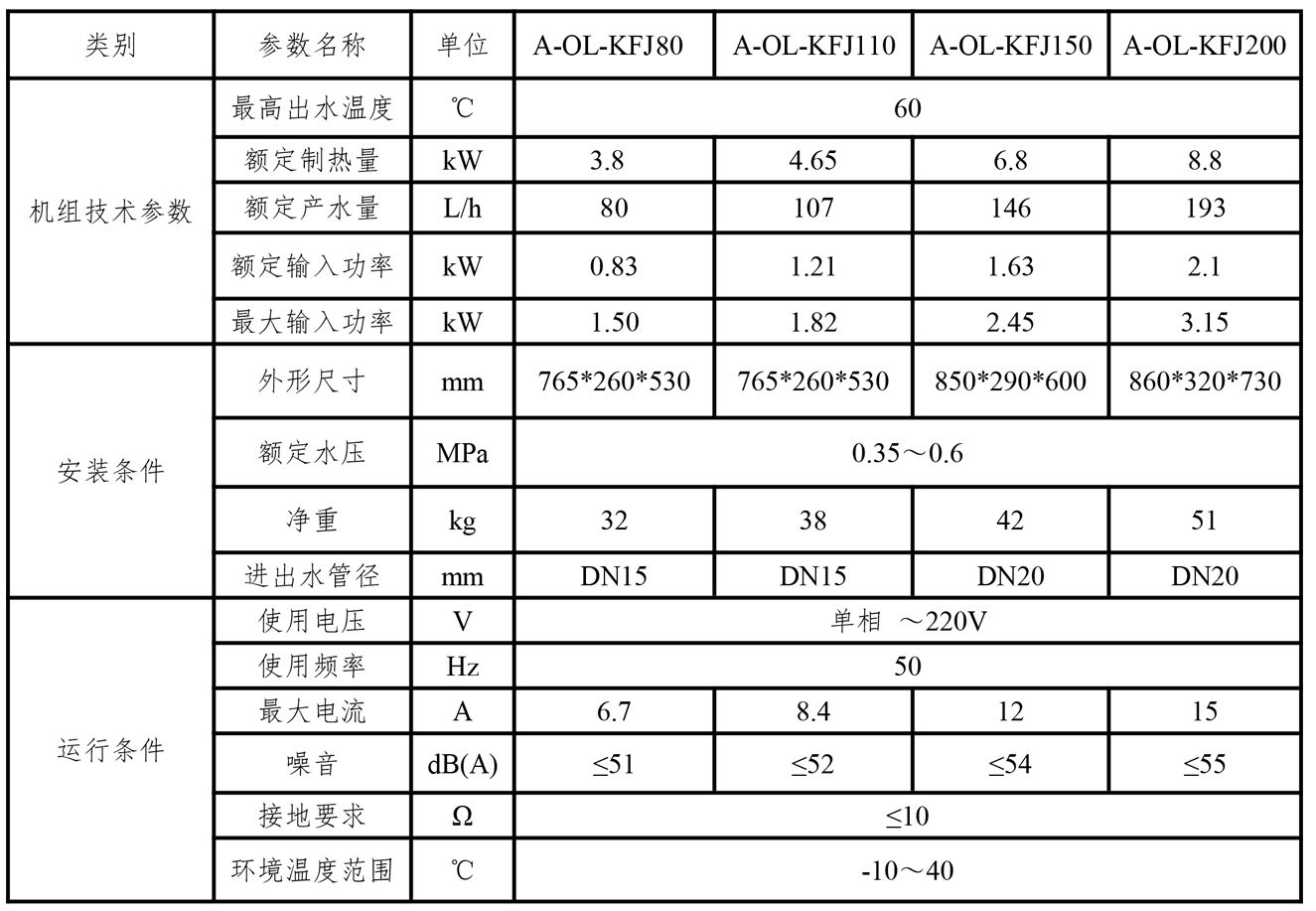

空气能热水器参数表


表一    空气能热水器参数表

a)注意:铭牌所表示的参数为国家认可实验室所测得的数据。

b)测试条件:室外干球温度为20°C, 湿球温度为15°C, 系统加热水温至55°C。如产品更新,恕不另行通知,以产品名牌为准。

c)机组的每小时产水量是指在室外干球温度为20°C, 湿球温度为15°C,系统加热水温至55C测得。不同的环境温度时,产水量也不同,具体产水量数据可见图(2)。





面板显示说明

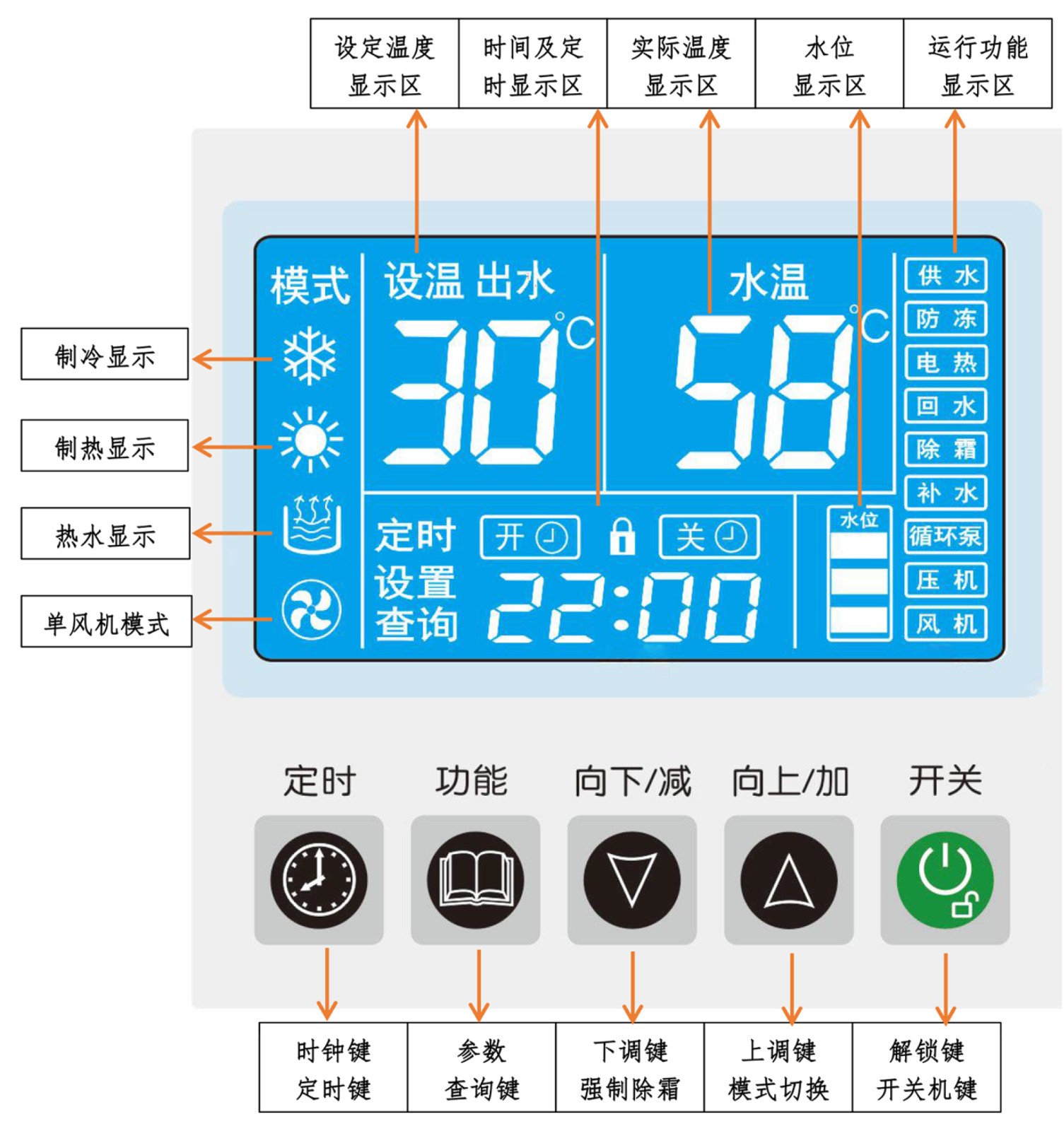

(图4)机组面板示意说明书

备注:当面板左侧模式区出现 7-2.jpg符号时,代表机组在制热水模式下运行。如需切换模式,请在解锁状态下按.上调键8秒,即可实现;在热水模式下如需立即除霜,请在解锁状态下按下调键8秒,即可实现。其余操作请参照图(4)及功能操作说明。


功能操作说明

注意:操作面板上电,蜂鸣器长鸣一声,显示器显示,背光微亮,此时触摸按键被锁定,面板上显示一个锁定符号8-1.jpg,此时触摸任何按键均无效。若要操作,请参照以下操作方法进行。

1、按键解锁:用手指触摸“开关”键且超过约3秒钟,当听到“嘟”声后移开手指,此时背光高亮,按键被解锁,锁键符号消失(当约60秒钟无按键操作,按键会自动被锁定,显示锁键符号)。

2、开/关机:用手指触摸“开关”键,如果面板在开机状态则会关机,如果面板在关机状态则会开机。

3、水箱温度设定:用手指触摸“▲”键,水箱设定温度开始闪烁显示,再用手指触摸“▲”键,则水箱设定温度增加。用手指触摸“▼”键,水箱设定温度开始闪烁显示,再用手指触摸“▼”键,则水箱设定温度减小。水箱温度设置范围:20度一60度。

4、定时设置:触摸“定时”键,进入定时设置方式。首先调整的是第一段定时的定时开机“时”,再触摸“定时”键,则调整第一段定时的定时开机“分”,再触摸“定时”键,则调整第一段定时的定时关机“时”,再用手指触摸“定时”键,则调整第一段定时的定时关机“分”,再触摸“定时”键,则进入到第二段定时,第二段定时设置同上,直到所有定时时间设置完后退出设置方式。当所有定时时间设置完后退出设置方式后,显示定时开关机图标。触摸“定时”键且超过约3秒钟,当听到“嘟”声后移开手指,则会取消定时。

5、时钟设置:触摸“定时”键且超过约8秒钟,当听到“嘟”声后移开手指,进入时钟设置方式.首先调整的是时钟的“时”,再触摸“定时”键,则调整时钟的“分”,再用触摸“定时”键,则设置完成并退出设置方式。

:只有在没有设置定时的情况下才能设置时钟.

6、温度和故障代码查询:触摸“功能”键,进入查询方式,再用触摸“功能”键,查询代码可由A1增加到Er。相应代码表示意义(部分机型增加回气和环境检测) :

A1---盘管温度

A2---回气温度

A3---排气温度

A4---环境温度

A10---故障代码

7、强制化霜:在系统开机制热水模式下,且压机启动下,如果按住▼键不放且超过约8秒钟,当听到蜂鸣器“嘟”声后放开按键则立即进入强制化霜状态,当强制化霜达到所设定的时间或温度时,系统自动退出强制化霜进入正常制热水状态。

8、强制制冷:在开机状态下,触摸“▲”键且超过约8秒钟,当听到“嘟”声后移开,模式显示区显示符号9-1.jpg时,则进入制冷模式,水温调节范围: 7°C-30°C;触摸“开关”键可退出强制制冷或者在制冷运行状态下,按“▲”键且超过约8秒钟,当听到“嘟”声后松开,模式区显示9-2.jpg符号,可从制冷状态转为制热模式

9、保护:

a)压缩机三分钟延时保护:压缩机启停间隔为3分钟,每次压机停后再启动需延时3分钟。

b)高压压力保护:当高压开关断开且持续6秒钟后,关输出,报警显示故障代码,当高压开关接通后停止报警,系统可重新启动,若一小时内出现三次高压开关断开的情况,则关输出,报警显示故障代码,系统不能重新启动。

c)传感器故障保护:传感器产生故障(开路或短路),停止所有输出,并显示故障代码,当传感器恢复后,机器正常工作。

d)防冻保护:在关机状态下,水箱温度≤2°C时,压缩机启动(系统按设定程序运行),直到水箱温度达到8°C时,系统停止运行并恢复到关机状态。

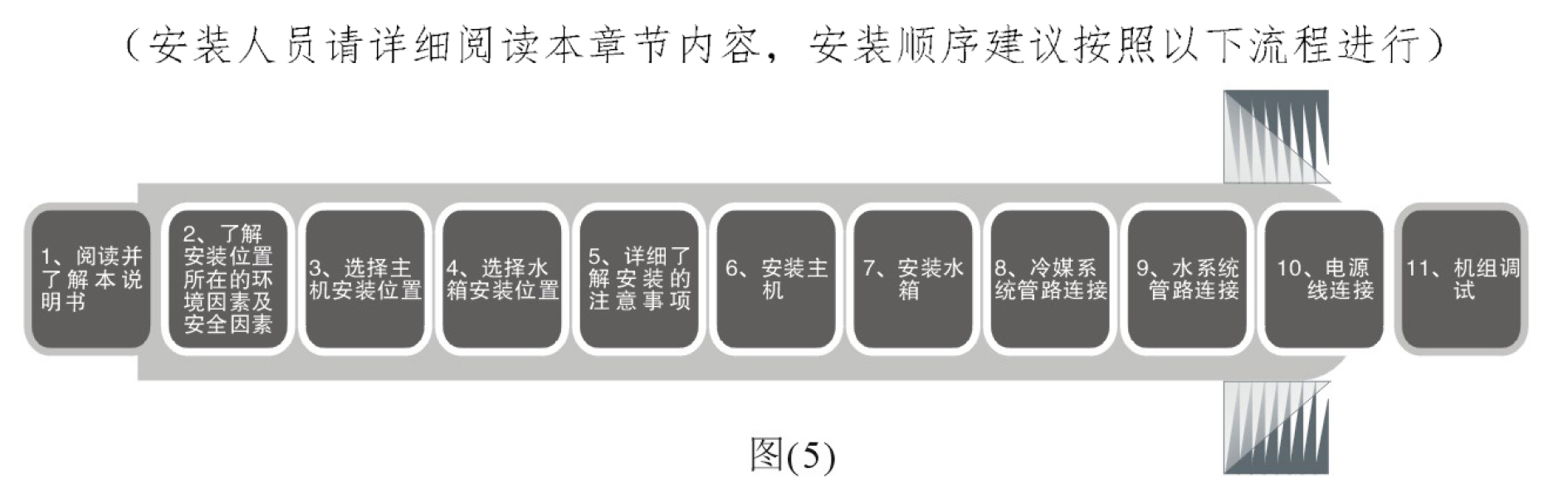

安装调试说明


1.安装位置的选择

1. 1室外机安装位置选择:

a)选择具有较大空间,通风良好的地方。

b)安装位置应确保进出风口畅通无阻。

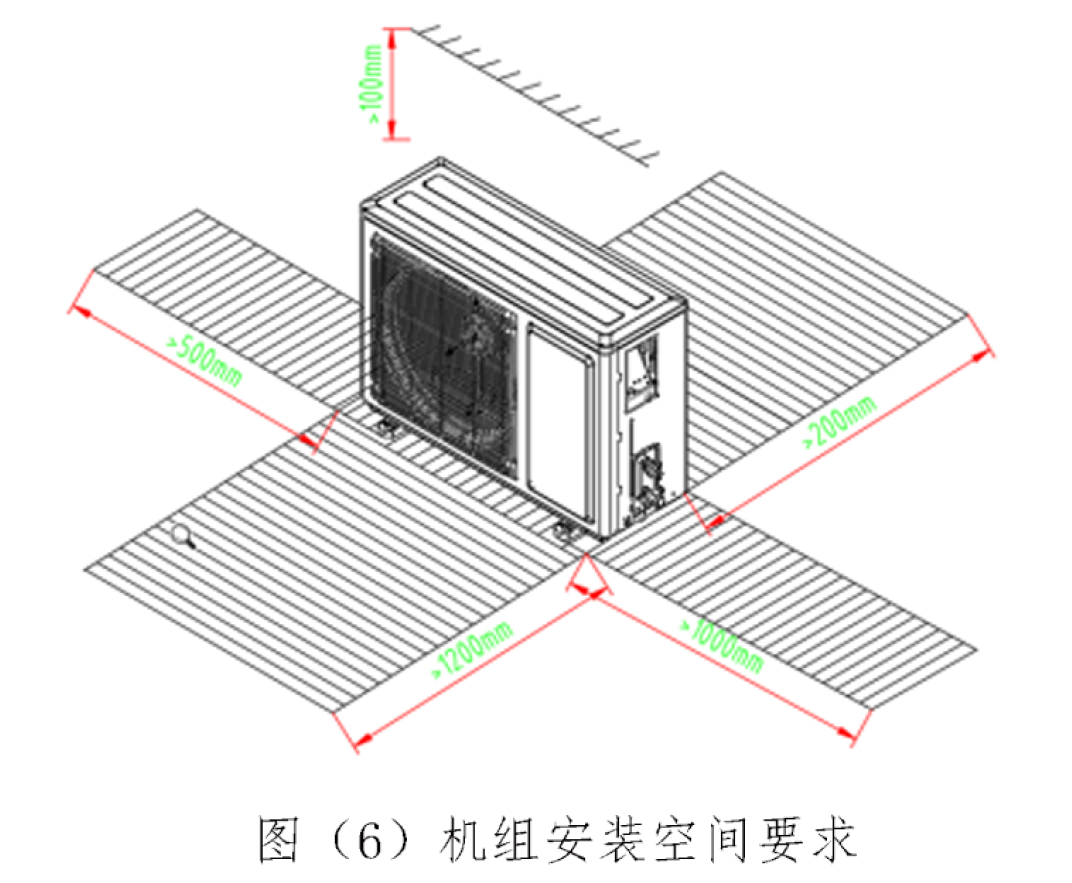

c)确保机组安装后机脚处于水平状态,机组整体不会倾斜。d)机组安装空间必须不小于图(6)要求:


1.2水箱安装位置选择:

a)安装位置附近有排水沟或排水口,能方便进行排水。

b)水箱尽量安装在离主机5米范围内,可跟室外机一起安装于室外或室内。

c)推荐水箱的位置低于室外机安装位置。

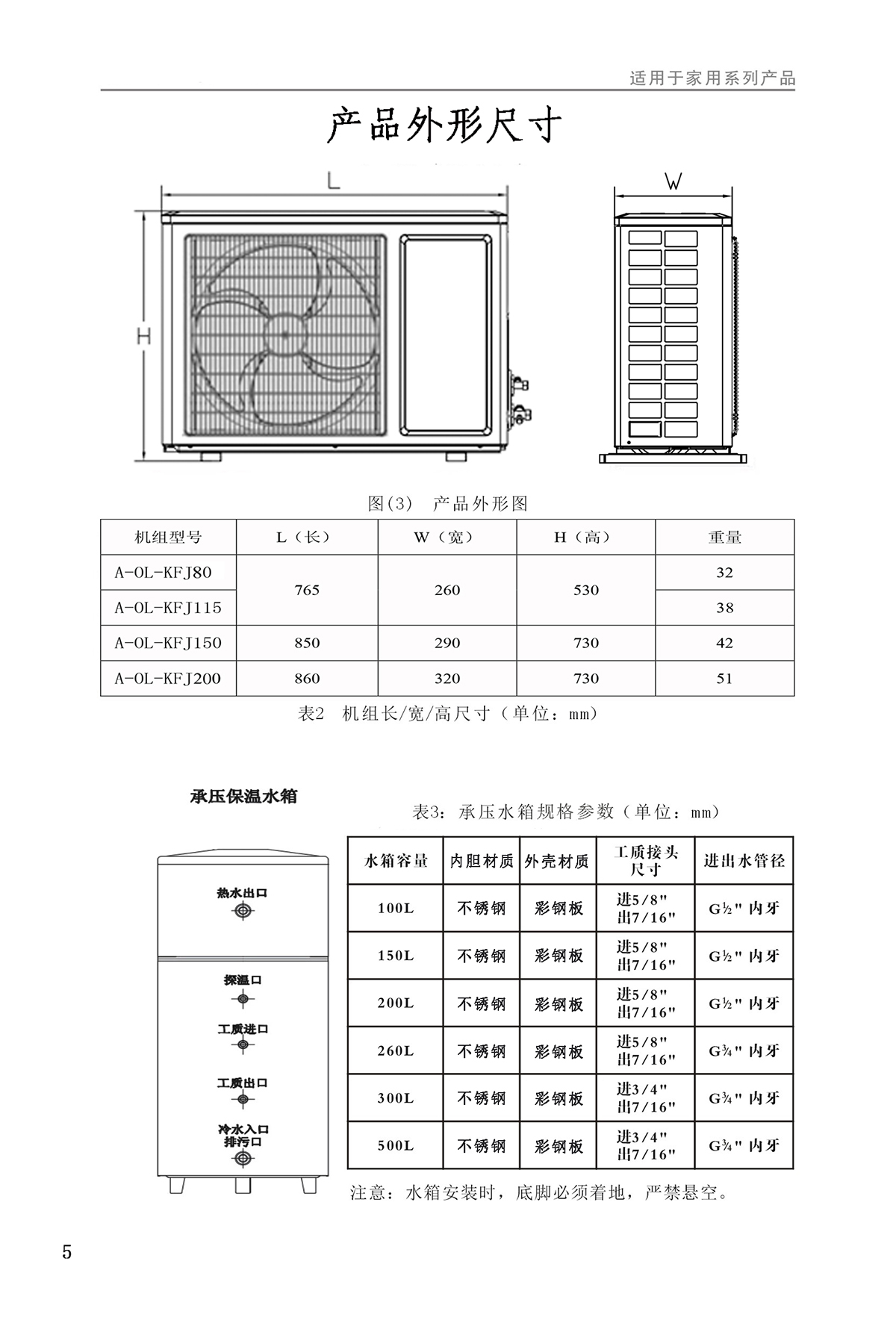

d)水箱尺寸参数参见(表3承压水箱外形尺寸)

e)水箱的安装位置或支架,应足够承受水箱满载时的重量

2.机组应避免安装在以下场合:

1)有切削机油等矿物油的地方。

2)电源不稳定的地方。

3)有强烈电磁波的地方。

4)存在易燃易爆危险品的地方

5)有污染、腐蚀性气体和灰沙、落叶等沾染物易聚集的地方。

6)安装位置不可靠近易燃、易爆和有明火的地方。


 3.安装注意事项
1)机组安装时,请遵守国家及当地的法律法规要求及有关规定
2)为保证水系统的清洁,安全,所有水路系统推荐采用PP-R管。

3)水箱自来水进水管必须要安装Y型过滤器,防止杂质进入水箱,并定期要清洗。

4)供水水压应该介于0.25MPa和0. 7MPa之间,低于0.25MPa需在进水端增加增压泵。

5)热泵室外机和水箱均安装好以后才能进行进出水管等其他附件的连接。

6)安装过程中,避免灰尘等杂物进入系统管道。请按照国家相关标准施工。
7)水管应横平竖直。管道布置合理,尽量减少弯曲,减少水系统的阻力损失。安装完毕后应进行排污,确保系统内干净。所有管道施工完毕,须对冷媒系统排空及水系统进行检漏,合格后方可开机调试。
8)连接水管必须要做好保温,防止热损失和冻裂。

9)室外机支架应安装在实体墙内,若墙内为空心砖结构的,应适当进行加固。

10)室外机底脚必须使用螺栓固定,防止发生偏移,产生安全隐患。

4.电线布置

1)电线必须由专业人员安装,电路中必须备有足够容量的漏电保护开关和断路器。

2)电源一定要使用机组标示的额定电压及空气能热水器专用线路。

3)电源线径应能够满足机组的额定电流值的2倍流量以上要求。
4)按国家相关规定进行安装及走线。
5)请务必采取接地措施,并确保接地安全可靠。
6)安装过程中请确保所有接触牢固,以免造成接触不良导致起火。
5.安装步骤
5. 1室外机的安装:
1)拆开室外机包装,取出配件并检查是否与装箱清单一致。

2)先测量机组底脚的安装孔距,并在需安装支架的墙上按照尺寸做好标记。

3)用冲击钻照着标记打6个M14.5的孔。

4)用6颗M10*100的膨胀螺栓将支架固定,注意保持支架水平。
5)确认支架安装固定好后,将室外机组平放至支架上,底脚孔位与支架孔位对齐,并用M8以上螺栓固定,用扳手拧紧。

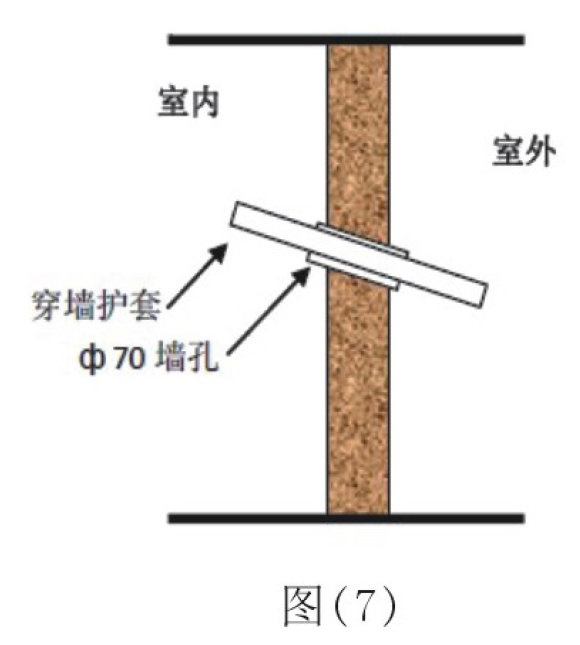

6)若室外机与水箱之间存在墙体阻隔,则按照图(7)示意,在墙上开一个中70的墙孔,墙孔应由内向外倾斜约2~3°C,防止雨水进入。

7)将随机附带的排水堵头接至室外机底盘开孔处,并与附带的排水管连接引至排水口。


5.2水箱的安装

1)将水箱包装拆开,取出配件并检查是否与装箱清单一致。

2)将水箱底脚取出并用螺钉安装至水箱底部。 (注意不要用力过猛,以免滑丝)。

3)测量水箱固定脚之间的尺寸,并在需要放置水箱的位置坐好标记,用冲击钻钻4个M14.5的孔。

4)将水箱放置预定的摆放位置,用4颗M10*100的拉爆螺栓将水箱固定。

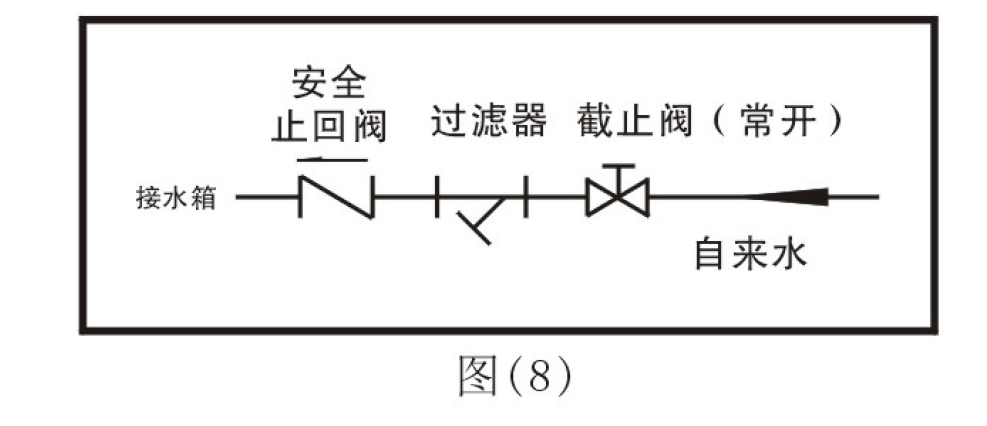

5)将泄压阀、过滤器等配件按照图(8)的示意安装好后,与自来水系统连接。


6)将热水出水管管口与用户家庭热水系统连接,连接完成后,打开自来水阀门,同时打开热水系统的水龙头进行注水。至热水龙头有水溢出时,证明水箱已经注满。关闭水龙头后,对各个接口进行检漏,确保不漏水即可。

注意:

a、水箱进口必须安装公司配备的泄压阀,并且不得堵塞泄压阀出水口。

b、泄压阀出水口要用软管引至排水口。
c、泄压阀要定期进行清理,防止堵塞失效,建议每2个月进行一次清理。
6.连接管安装
1)室外机以及水箱安装固定完毕后方可进行管路的连接。管路连接前,先将水箱感温探头,控制面板通讯线与连接管用包扎带包扎好,包扎带包扎松紧程度以无松弛感为准。
2)将包扎好的连接管穿过打好的墙洞,注意穿墙时请勿将连接管的塑料堵头拆掉,防止灰尘,水分等进入冷媒的管道系统。
3)根据水箱、室外机的位置将连接管适当弯曲,以便于连接,连接时尽量避免多次反复折弯,并且折弯时尽可能的保证折弯半径,必须保证管路中间不会被折瘪。否则会影响机组的工作性能。

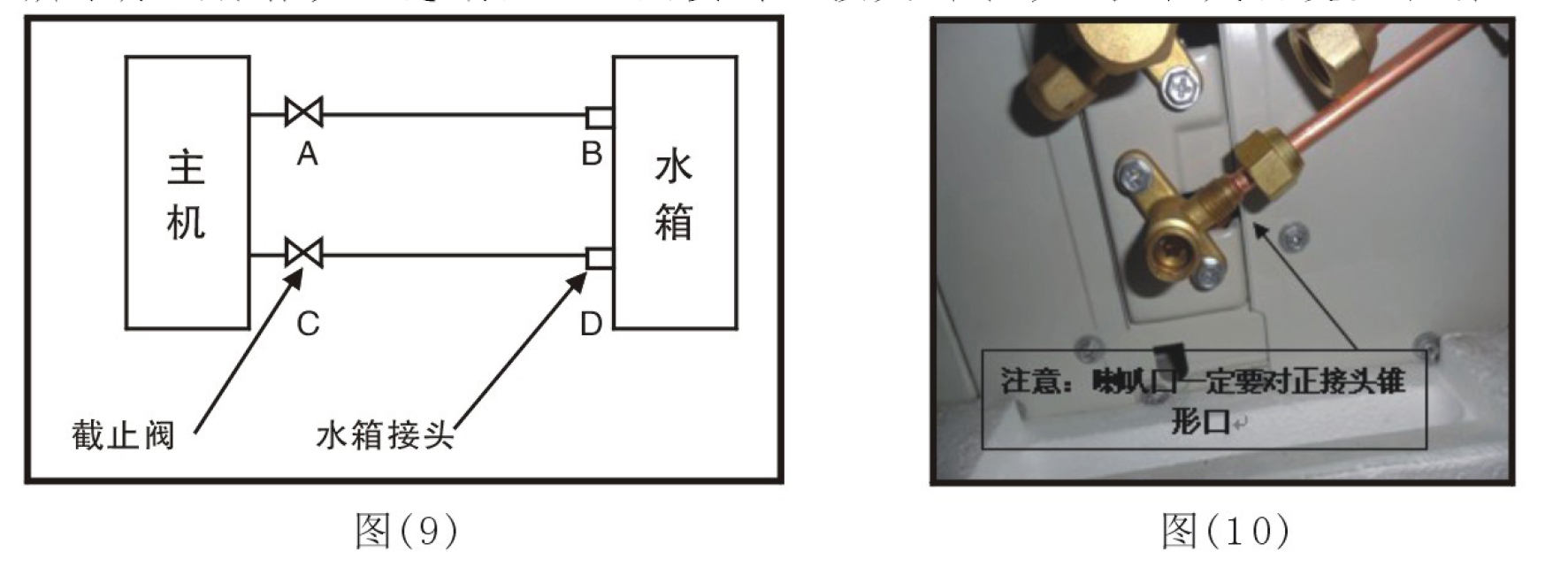

4)连接管布置好后,先将连接管螺帽与阀门的对接头A、B、C、D用手预拧紧,当拧到手拧不动时,再用两把扳手将A、B、C、D接头拧紧。如图(9)(10)所示办法操作;注意喇叭口一定要对正接头的锥形口,否则会发生泄漏。


5)确认将机组与水箱之间的连接管连接完成并拧紧后,进入下一步安装步骤。

7.排空与检漏

机组冷媒系统不允许存在空气,存在空气会影响机组的运行性能,因此连接管安.装完毕后,必须对系统进行排空,排空方法有以下两种方式:

7.1用瓶装制冷剂排除:

1)完全拧紧机组连接管的A、B、C、D螺帽(图)。略微松开A螺帽。

2)将制冷剂灌连接管的有顶针一端与工艺嘴帽连接。 (注意此时不用拧开阀门的阀芯)

3)打开制冷剂罐的阀门,冲入制冷剂约15秒,然后关闭制冷剂罐的阀门。

4)待C接头的气流声明显减小后,快速拧紧A接头的螺帽。

5)将连接制冷剂罐和机组的软管快速拆下。完全打开大阀门和小阀门的阀芯。

6)完成排空后须将截止阀的阀芯帽拧紧。

7.2用机组制冷剂排空

1)用扳手将所有接头螺帽全部拧紧。

2)拆开大小阀门的阀芯帽,用5mm的内六角扳手将小阀门的阀芯逆时针旋转约45C,时间约10秒钟后,关闭小阀门。

3)将大阀门工艺嘴帽的螺母拧下,用内六角或者其他尖物将顶针往上顶住,直至气流声明显减小的时候,停止往上顶(见图11)

4)将大小阀门的阀芯全部打开后,把阀芯帽,工艺嘴帽等拧回阀门所在位置。至此排空完成。

5)排空完成后应对全部接头用肥皂泡或者其他泡沫进行检漏。观察有无气泡产生,若有则应该将漏点修复排除。


7.3用真空泵排空(推荐)


机组维护故障处理

1)如图12. 1所示将所有阀门的螺帽全部拧开,同时松开工艺嘴的螺帽。

2)如图12.2所示将水箱的工质管封帽拧开。

3)如图12.3所示将连接管与阀门接好并用扳手拧紧。

4)如图12. 4所示将连接管与水箱工质接口连接并用扳手拧紧。

5)连接管紧固完成后如图12.5所示将真空泵软管与机组工艺嘴的相连。

6)如图12.6所示将真空泵与软管连接,通上电源抽真空,抽约5分钟后关掉电源。

7)如图12. 7所示将小阀门逆时针旋转约45°C后,快速拆下软管接头。

8)完成以上步骤后按图12.8所示,对机组接头用泡沫进行检漏,确认无漏即可。

8.电源线的连接

1)电气安装的注意事项参见安装说明第4点《电线的布置》及国家相关标准进行。

2)取下电器盒,按电气线路图正确连接并确认连接牢固。用电线压板压接牢固。

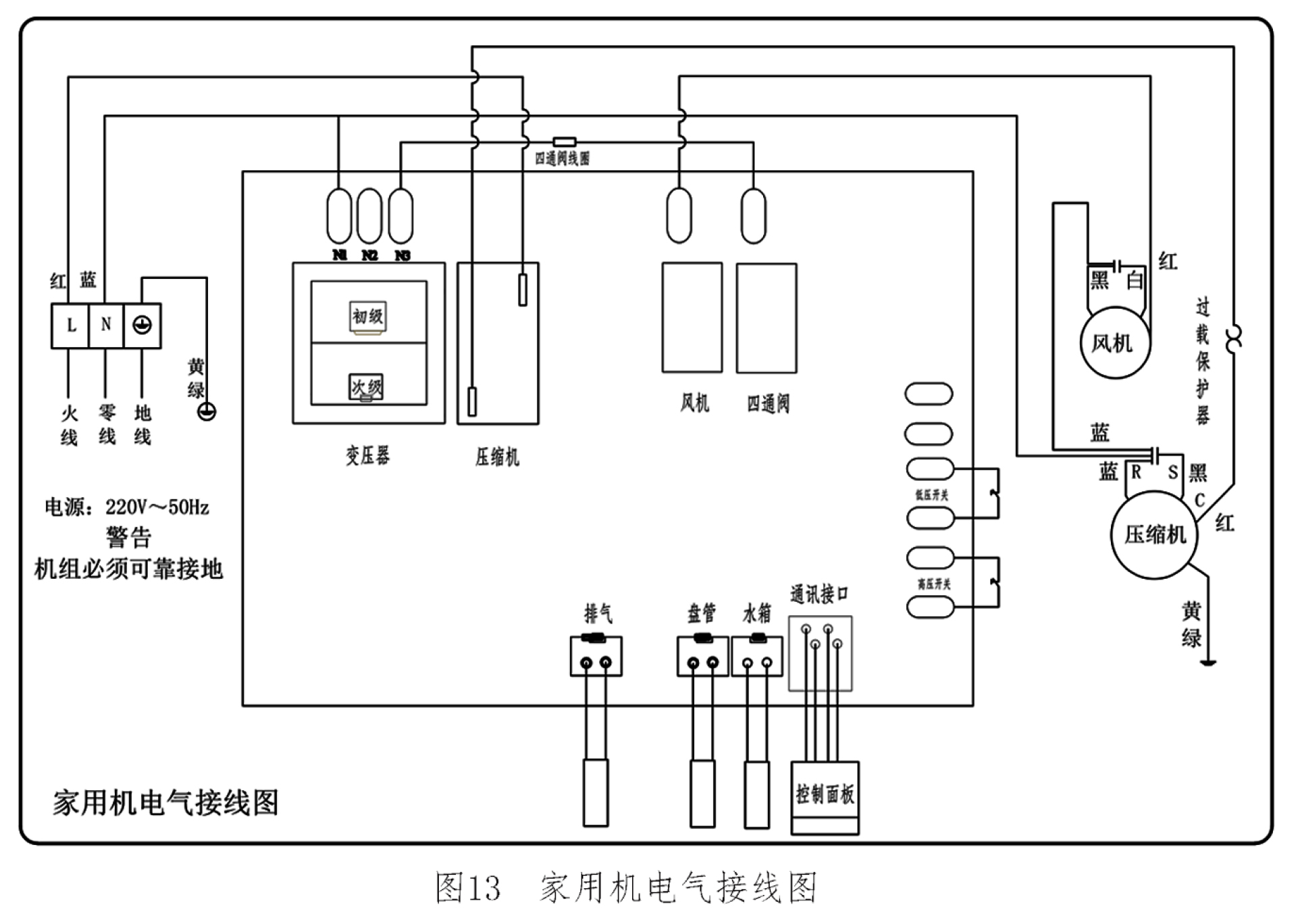

3)电源线的安装请参照图13《家用机电气接线图》。


注意: 1、产品持续更新,电气接线图可能有所变化,恕不另行通知,请以贴附于机组,上的电气接线图为准。

        2、切勿接错线路,否则会导致电气故障,甚至损坏机组。

9.机组调试

提示:在进行机组调试前请确认在以上8个步骤已经完成并且确认各个连接点保证不漏后,进入机组调试步骤。

1)接通电源,控制器面板显示灯亮起,参照本说明书的操作说明进行水温设置。

2)观察机组在运转过程中振动、噪音是否过大。

3)触摸水箱工质接头进口处冷媒管,是否能够感觉到在逐渐变热。

4)观察控制面板显示的水箱水温是否稳步上升。

5)确认无相关故障出现则该机组组装完毕。


机组维护与故障处理

1、机组保养

1. 1翅片换热器的清洗

热泵机组一般都是放置在室外,经过一段时间的运行后,室外换热翅片就不可避免的被尘埃等一些杂物堵塞,进而影响换热效果,使得制热效果降低,能耗增加,所以一般情况下,在机组运行10-12个月后,要对翅片换热器进行清洗,方法如下:

1)切断机组电源。

2)用高压气体逆着进风方向,反复冲刷翅片,冲洗方向垂直翅片方向,防止倒片。

3)用高压水冲洗时,注意保护好电气元件。

4)用吸尘器和刷子配合使用清洗也可以。

5)当翅片上流下的水是清水时,即已达到清洗标准。

6)或在当地制冷配件店购买空调翅片清洗剂,按照提示方法进行翅片清洗。1.2水系统清洗:

1)关闭进水阀门。

2)打开排污阀门。

3)打开用户端水龙头,冲洗水箱等水箱内的水变清时,关闭排污阀。

4)按照水路管道空气的排除方法排除水箱和管路中的气体。

5)水箱清洗完毕,可以正常使用热水。

注意:

a)勿将手指或棍棒等插入室外机吸/排风口,以免高速运转的风扇对您造成伤害。

b)若发现异常噪音、气味、烟雾等异常情况,请立即关闭热泵热水机组,切断电源,然后与当地的经销商或我公司联系,请勿自行修理热泵热水机组。

2、运行过程中出现以下现象时属于非故障现象

1)热泵主机在接通电源状态下,重新开机时,热泵机组设有延时保护功能,压缩机延时3分钟启动;

2)热泵主机运行时室外机底部有冷凝水排出;

3)当泵运行时,可能会听到较低的流水声或“嘶嘶声”,这是冷媒流动的声音,属正常现象;

4)安全阀在储水箱内胆超压时会排出少量的水,此属于安全阀泄压时正常的现象,用户不用担心。

3、故障处理

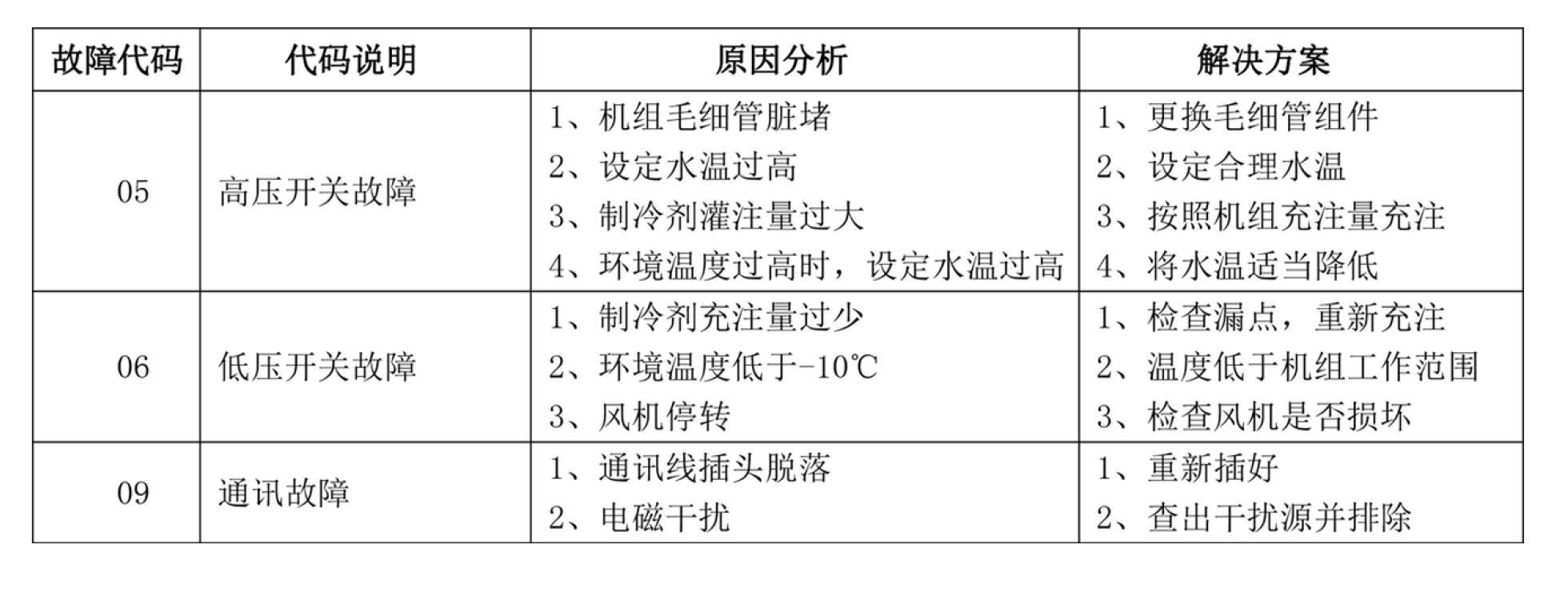

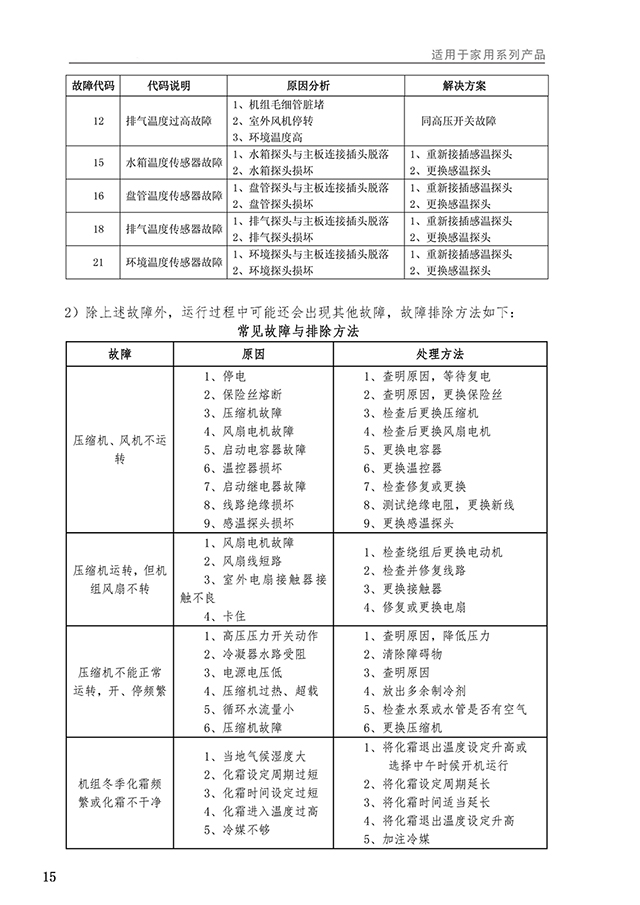

1)若使用过程中面板显示出现故障代码时,可参照下表处理方法。



保修卡

空气能机组保修事宜:
空气能热水机组整机保修一年、压机保修三年、保修期从出厂之日起,请妥善保管好购机凭证及保修卡,在规定保修期内,凡属本产品质量问题,凭购机凭证及保修卡均可享受免费服务。
根据规定,下列情况不属于免费保修范围,但可实行收费服务:
1.用户自己拆装或经非公司特约安装维修部拆装后造成的损坏;
2.由于自然运输、保管不当或未按使用手册要求使用造成的损坏;
3.由于电源电压不稳定造成的机组不能正常使用或损坏;
4.不符合安装要求,但用户坚持要按自己安装意愿进行安装的;
5.无购货凭证或保修卡或保修卡.上机号与需修产品上编码不相符合或涂改的。
